城镇燃气管道是燃气运输的必备手段，但是由于原有燃气管道的老化、腐蚀、运行管理不善等原因，这就给管道的运行带来了极大的安全隐患。城镇天然气管道发生腐蚀可分为管道内表面腐蚀和管道外表面腐蚀。其中内表面腐蚀是由于管道中所传输的天然气的主要成分是水分、H2S、CO2、O2等物质的混合物，这些成分混合在一起就会形成酸性腐蚀介质，造成管道内表面发生腐蚀反应，影响管道的安全运行和使用的寿命。
天然气管道外表面腐蚀主要是由于管道长期被埋在土壤中，土壤中存在着一些能够使钢铁发生腐蚀反应的化学物质或微生物等腐蚀因素，再加上土壤中的水分和渗入到土壤中的氧气的作用，在管道的外表面就会发生吸氧腐蚀，使得天然气管道外表面发生全面腐蚀，变得越来越薄，这就大大增加了天然气传输时发生事故的机率。
燃气管道内表面更新修复技术主要有以下三种：A、管道穿插技术；B、胀管法；C、CIPP紫外线光固化法。
A、管道穿插技术
管道穿插技术根据穿插管的口径可分为异径非开挖穿插以及挤压穿插技术，挤压穿插技术按照挤压形式的不同，又可分为均匀缩径法以及 “U”型内衬法。一般在工程中使用最多的方法是U型内衬法，其工艺方法是先将外径等于被修复管道内径HDPE衬管，通过专用U形压制设备，将PE管从“O”形压成 “U”形，截面积缩小40%，插入母管内，定位后，通过充入水压或气压将HDPE管恢复原形，恢复后PE管会紧贴被修复管道的内壁，为旧管道提供一个与母管内径完全吻合的内衬管，形成“管中管”复合结构。

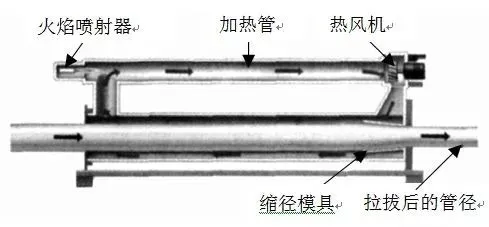

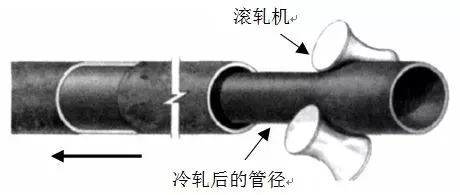

缩径内衬法

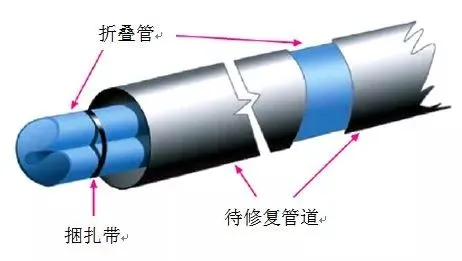

U型折叠内衬法
B、胀管法
胀管法是利用气动锤的冲击力或者静拉力从旧管的内部将其破碎，并将破碎的管道碎片挤压到周围的土层中，同时将新管或套管从气动锤的后面拉入或顶入，完成管线的更换工作。一般是在旧管被破碎的同时，在原有位置安装一条新的管线。新管线的直径可以等于或大于旧管的直径。被破碎的旧管一般是将被挤入土层中。根据破碎旧管方法的不同，管线胀管可分为静压法和气动锤法。燃气多用静压裂（碎）管法这种方法是借助于静压机用顶或拉的方式将旧管破碎。

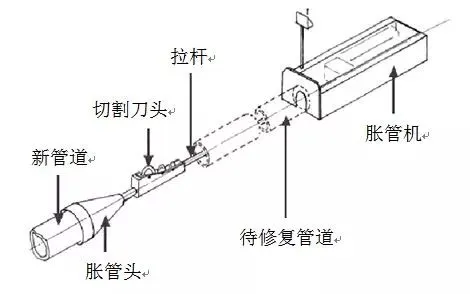

静压法碎（裂）管
胀管法目前是唯一一种能够在不开挖的条件下实现管道扩孔增容的方法，在城市的一些老城区，燃气管道埋设时间较早，管径比较小，随着城市发展的加快，地下管线错综复杂，已没有空间埋设新的燃气管道，且老管道承受的压力也在渐渐增加，所以胀管法就成为这一实际问题的解决措施。
C、CIPP紫外线光固化法

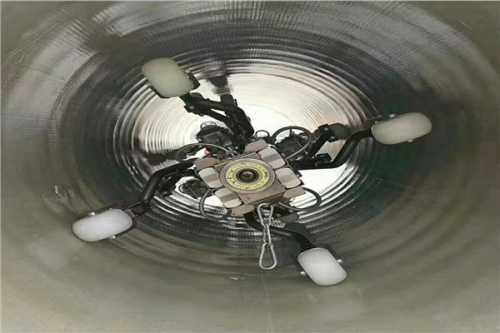

城镇天然气管道内表面修复还有一种常用的修复方法—CIPP水压翻转法，但是近年来随着CIPP紫外线光固化法的快速发展，CIPP紫外线光固化法已经逐渐体现出替代CIPP水压翻转法的趋势。与传统的水压翻转法CIPP修复工艺的对比 。紫外线灯固化工艺，现场无需水源，能源需求较低，设备操作简单，固化时间短。整个固化过程，可以通过安装在紫外线前段的CCTV监控，让内衬过程随时掌控 。
CIPP紫外线光固化法是将玻璃纤维编织成管状形状，浸渍或注入树脂后拉入原有管道，在紫外灯的作用下固化形成具有一定强度的内衬管以实现管道修复加固的目的。

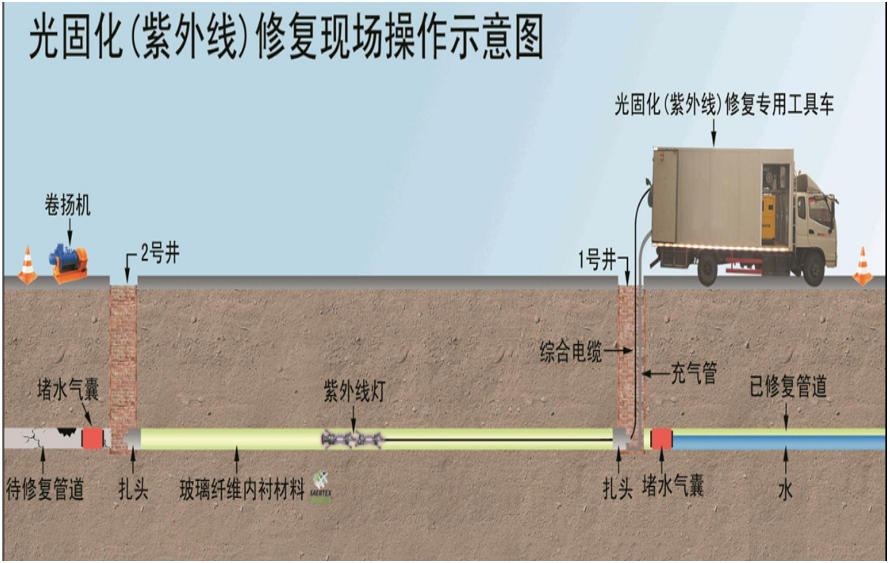

其工艺原理：旧管道清洗达到修复标准后，通过牵引设备把浸透好树脂的玻璃纤维软管拉入待修的旧管道中，接着用压缩空气使软管张开紧贴旧管内壁，然后使用紫外线加热固化软管，形成一层坚硬的“管中管”结构，从而使已发生破损或失去输送功能的城市燃气埋地管道在原地原位得到改建和更新。
