用于严密性试验的机械制螺旋缠绕内衬管样品的长度不应小于内衬管外径的6倍。带状型材接口严密性压力试验应分别在以下三种不同状态下进行。
1 直线状态下接口严密性测试步骤
①根据图1安装内衬管及测试装置,两端出口可用节流阀端盖或其他方法进行密封;

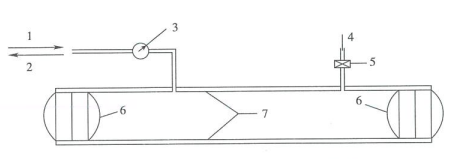

图1 直线状态下接口严密性测试示意图
1-进水口;2-排气管;3-压力表;4-出水口;5-封闭阀;6-管塞;7-螺旋缠绕管
②分别按以下所述的水压和真空试验法进行试验。
2 弯曲状态下接口严密性测试步骤
①按产品规定的弯曲半径,适当地弯曲管道,弯曲角度不应小于10°,见图2
图2 弯曲状态下接口严密性测试示意图
②保持该弯曲状态,然后分别按以下所述的水压和真空试验法进行试验。
3 剪切变形状态下接口严密性测试步骤
①如图3所示，将内衬管两端进行固定,并在管道中间施加荷载,直至施加荷载的部位向下凹的位移达到管道外径的5%。
②保持这种状态,然后分别按以下所述的水压和真空试验法进行试验。
图3 剪切变形状态下接口严密性测试示意图
1-约束荷载;2-施加荷载;3-管塞
4 水压试验方法
①将内衬管中充满水。
②缓慢增加水压,直至74kPa,维持该压力10min。
5 真空试验方法
①采用真空泵将内衬管内空气压力抽至74kPa。
②关闭通气阀门、移走真空管线,观察管内压力变化情况,10min后,压力变化不应超过3kPa。
③若在该10min 内压力达到试验要求,应继续记录管内压力值变化情况。
④第二个 10min 内管内压力值改变量不应超过17kPa。
对于不能承受74kPa测试压力的带状型材材料,可以对管道壁进行加固,但接口处不得加固。对管壁进行加固处理的内衬管,如果满足了上述压力测试的要求,则应认为其接口严密性合格。需要说明的是,本试验方法不宜作为常规工程质量控制的必检手段。
