非开挖技术是指通过导向、定向钻进等手段,在地表极小部分开挖的情况下(一般指入口和出口小面积开挖),敷设、更换和修复各种地下管线的施工新技术,对地表干扰小,因此具有较高的社会经济效果。主要包括水平定向钻进、顶管、微型隧道、爆管、冲击等技术方法。该技术源于20世纪70年代,并于90年代传入我国,目前被广泛应用于给水、排水、电力、通信、燃气等领域的新管道建设和旧管道修复,也可以应用于文物、古建筑的保护等方面。
非开挖技术措施按施工工艺可分为:导向钻进铺管技术、遁地穿梭矛铺管技术、顶管掘进机铺管技术、顶管铺管技术。
1导向钻进铺管技术
(1) 施工优点
①导向仪导向,快速高效准确;
②钻孔方向易控制,施工场地要求简单;
③导向探测与管线探测相结合有效调整钻头,避开管线,适合复杂地层条件下施工。
(2) 适用范围
用于铺设电力、通信、煤气和自来水管线,铺管直径、长度和材料范围较宽,适合1000mm以下管径,主要有PE管铺设和钢管铺设。
2遁地穿梭矛铺管
(1)施工方法
①拉管法;
②顶管法。
(2)施工优点
①冲击力大,穿透性强;
②速度快,工期短;
③可穿越流泥流沙和卵石带;
④适宜各种管材。
(3)适用范围
①适宜于铺设各类13~150mm;
②小管径长度<50m或距离较长的;
③钢管或铸铁管最大口径可达1.5m最大长度可达100m。
3顶管掘进机铺管技术
(1)优点
①高功率、高效率;
②采用泥水平衡掘进施工法,可进行大管径超长度施工;
③噪音小、无污染。
(2)适用范围

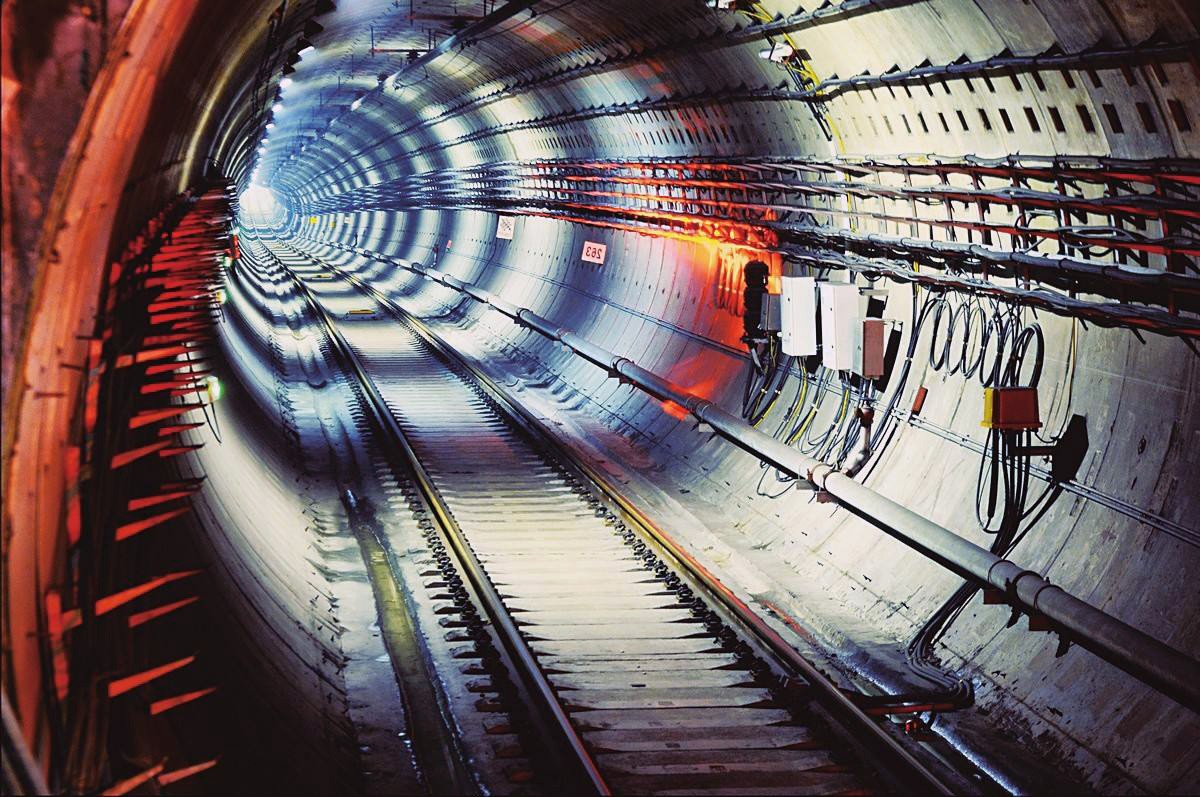

隧道、涵洞和大口径管道。

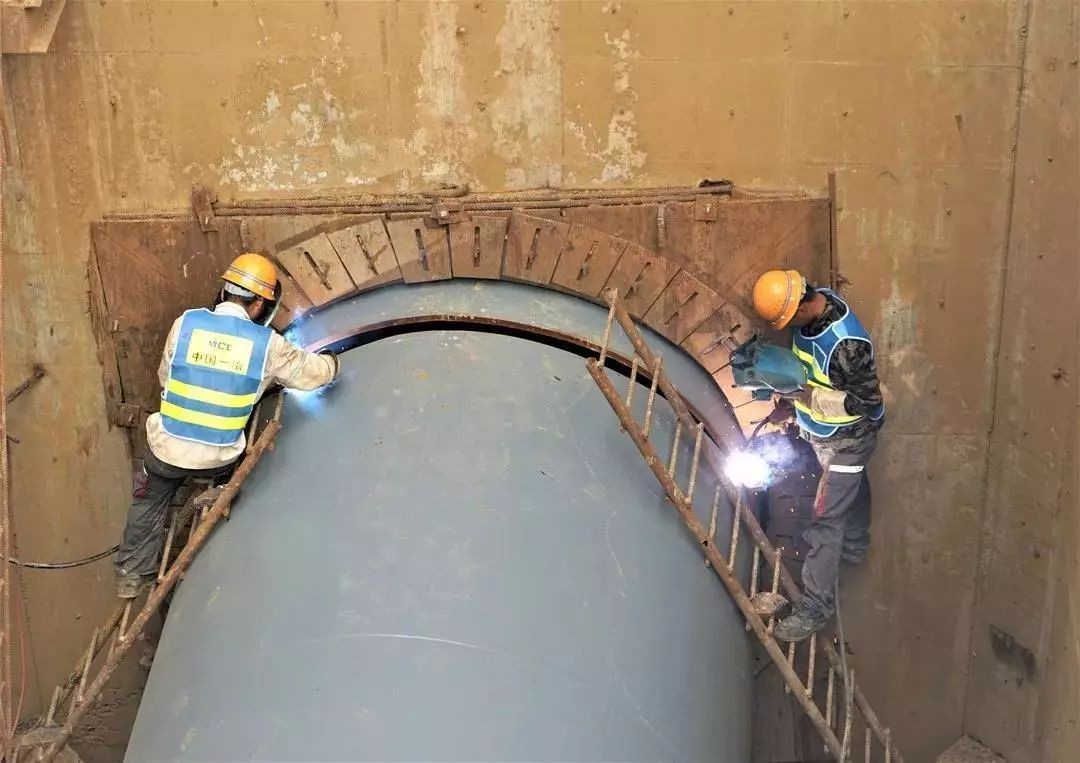

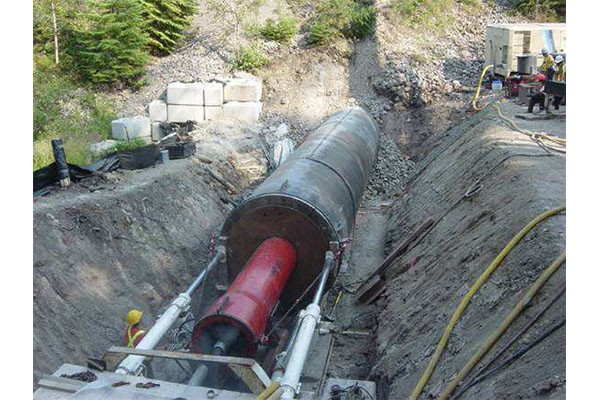

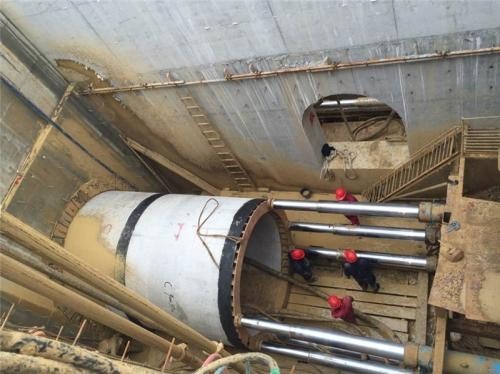

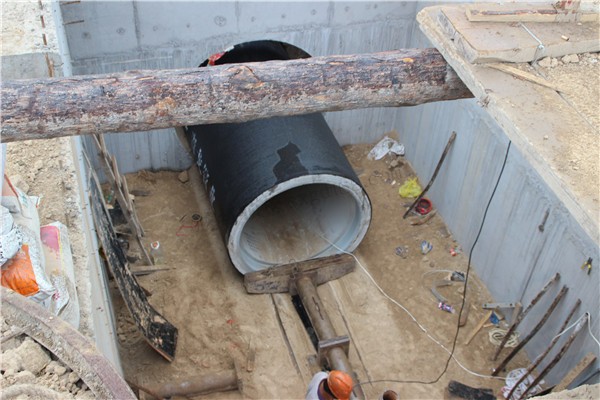

4顶管铺管技术
(1) 设备
①导向探测仪;
②导向钻机;
③液压顶管机。
(2) 施工方法
①导向钻孔定向;
②液压顶进、人工挖掘。
(3)优点
①造价低;
②定向准确、精度高、安全、无噪音污染;
③可适用于各种地质条件;
④适用于大口径小场地各种管道施工。
(4)适用范围
适用于铺设3000mm以内钢管、混凝土管、铸铁管、其它材质管道可采用套管法铺设。
施工方法
01导向钻管法的施工工艺
地质勘察→穿越曲线设计→测量磁方位角→钻机就位→钻导向孔→扩孔→回拖→环境保护→地貌恢复
02导向钻管法的工作原理
水平导向钻机的工作原理是:在施工时,按照设计的钻孔轨迹(一般为弧形),采用可从地表钻进的钻机先钻一个近似水平的导向孔,然后在导向钻头后换上大直径的扩孔钻头和直径小于扩孔钻头的待铺设工作管线,然后进行反向扩孔,同时将待铺管线回拉入钻孔内,当全部钻杆被拖回时,铺管工作同时也就完成了。此工程根据地质情况计划采用分级扩孔,共分2级扩孔,再回拖管线的方法,进行穿越施工。

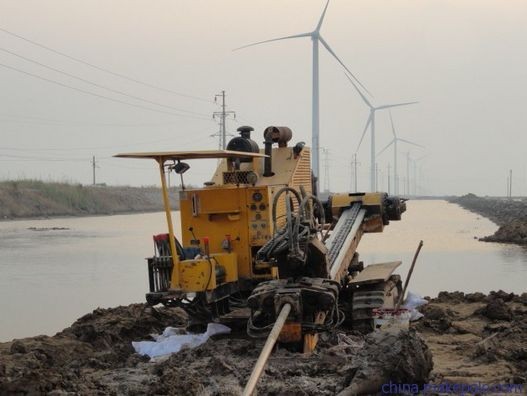

03设备就位、安装、调试
钻机就位前对机施工场地进行平整(20m×30m),保证设备通行及进出场。设备及材料存放场地须高出自然地面不小于15cm,推平、碾压,并设断面不小于0.3m×0.3m的边沟。打好轴线后,根据入土点、入土角度结合现场实际情况使钻机准确就位。钻机设备、泥浆设备、固控设备安装完成后,对设备进行调试、检查、测试,确保设备安全运行。控向设备仪器安装完成后,对其进行调试,确保导向孔的精度。入土端泥浆储运坑(2m×4m×2m)及出土端泥浆储运坑(2m×3m×2m)。多余泥浆由吸污车集中清运。浆储运坑(2m×4m×2m)及出土端泥浆储运坑(2m×3m×2m)。多余泥浆由吸污车集中清运。
04钻导向孔
本穿越工程穿越段地质条件暂按Ⅱ类土考虑,根据地层情况,选择并设计出导向孔轨迹曲线。钻导向孔的成功与否关键在于如何防止塌方的问题,故此在钻导向孔时按照地质构造的不同详细制定出合理的泥浆配比方案,规定在不同的地质情况下选用不同的泥浆配方,该工程中需加适量大分子聚合物及一些多功能处理剂,增加泥浆的粘度、降低泥浆的失水,使其性能控制在密度1.02~1.05g/cm。左右、粘度45~55s、失水10mL,以利于更好的保护孔壁,提高泥浆在孔洞中的悬浮携带能力。在造斜段使用的泥浆中添加适量的润滑剂,降低孔壁的摩擦系数,从而可以防钻具粘卡。
为保证预扩孔及回拖工作的顺利进行,钻导向孔时要求造斜段应严格按设计曲线钻进。经过对轴线及钻机就位情况进行校准,检查无误后方能开始钻进施工。探头装入探头盒后,标定、校准后再把导向钻头连接到钻杆上,转动钻杆测试探头发射信号是否正常,回转钻进2m后方可开始按照设计轨迹进行穿越。控向设备宜采用有缆控向系统,以提高钻进的准确性,导向孔完成后经检查合格后方可进行预扩孔。

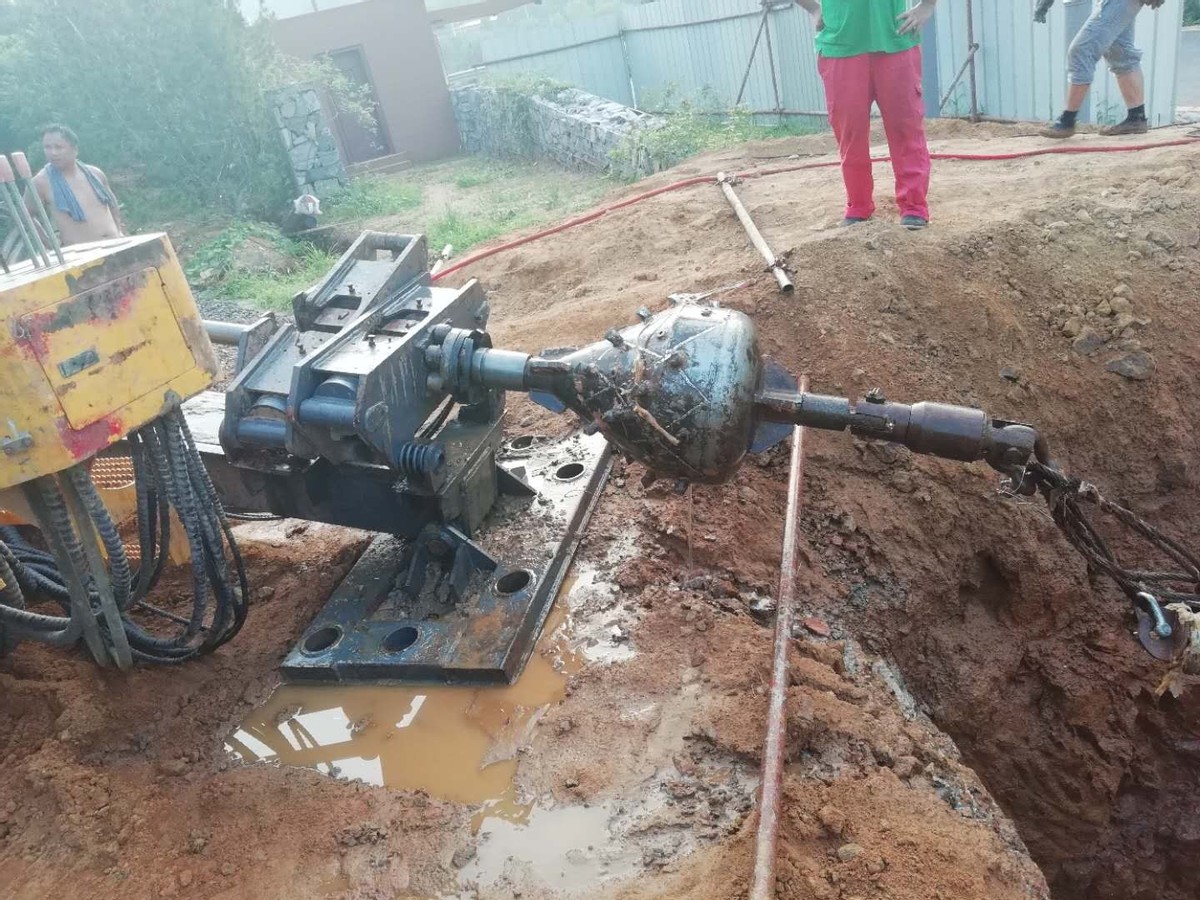

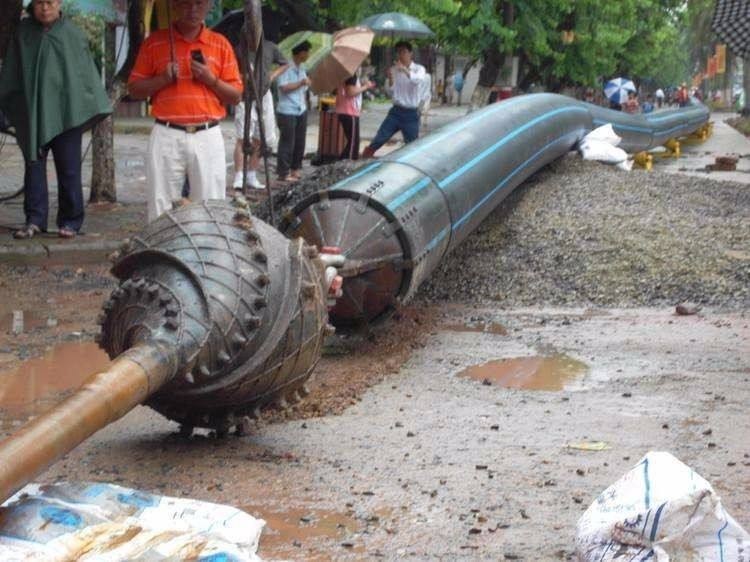

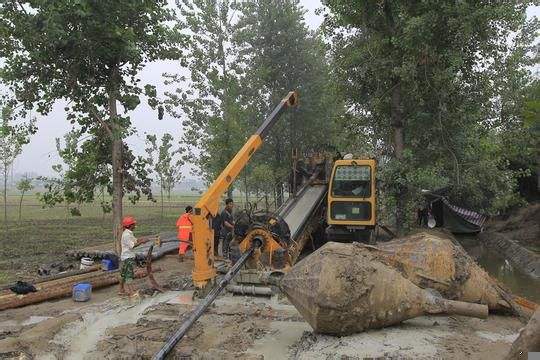

05预扩孔及磨孔
a.预扩孔采用一台FDP—30型导向钻机进行预扩孔,边扩孔边打入泥浆,视旋转压力及回拉压力逐渐加大扩孔级别。预扩孔采用导向钻机进行预扩孔,边扩孔边打入泥浆,视旋转压力及回拉压力逐渐加大扩孔级别。
b.扩孔次数需视钻机回转压力及回拖压力而定。扩孔级别如下:
使用φ320mm螺旋扩孔钻头扩一遍。
使用φ450mm螺旋扩孔钻头扩一遍。
c.扩孔前要做好泥浆循环系统的准备工作,FDP—30型导向钻机配套的泥浆系统工作性能,每小时的最大工作流量为5m3,则泥浆泵每一个工作日的最大循环流量为120m3,在入土点、出土点旁各开挖一个泥浆坑,并配有清运泥浆的专用设备。保证施工现场的清洁卫生,做到文明施工。

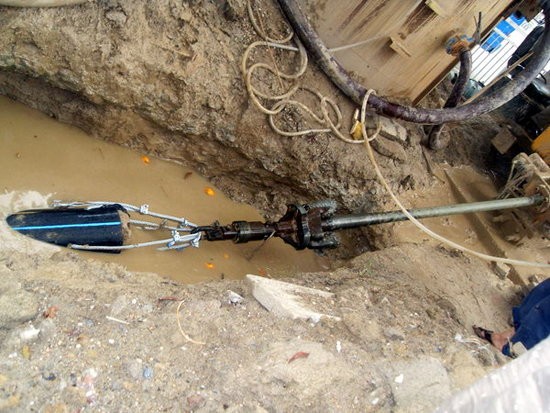

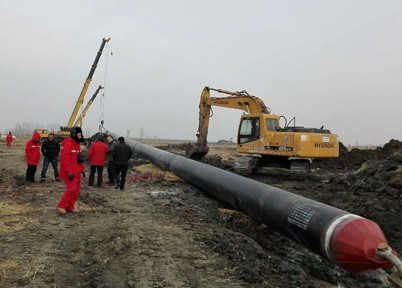

06拖管
a.拖管采用专门的回拖器,同时采用边打泥浆边旋转回拖的方法。从而保证钢管防腐层不被破坏。
b.旋转分动器采用特制的结构。
c.扶正器与工作管的连接要牢固,并要求工作管与拉管器的连接要牢固、安全、密封,做到可靠。
d.采用小比重高粘度泥浆,加入适合地质结构的泥浆处理剂和管孔润滑剂等措施以减少回拖时的阻力,减小钻机工作负载。
e.在φ273×9钢管回拖前,验证扩孔后孔内是否有充足泥浆,以便回拖中起到护壁润滑作用。
f.经确认钢管焊接、防腐合格后,将钢管拖人端与回拖器连接牢固,检查所有回拖系统(含设备、工艺保障措施)是否处于最佳状态。
g.回拖前,在待回拖φ273×9钢管下,每间隔20m摆放1个托辊,并用吊车配合,以防止在回拖中擦伤钢管外壁。
h.回拖启动后,要做到平稳、匀速(回拖中不能停留),速度控制在0.08m/s。操作手时刻观察回拖压力变化,及时上报,以便采取必要措施,使钢管顺利回拖成功。
i.拖管时,大部分泥浆将循环使用,需挖两个坑暂存,一个为泥浆倒坑一个为净化好的泥浆坑。
07地形地貌的恢复
工作管回拖完毕后,清理现场并撤出所用施工设备,恢复场地的地形地貌。
