01 不锈钢内衬修复技术
不锈钢内衬法是以不锈钢材料为内衬进行管道修复的方法。适用于≦90°转角的DN800及以上给水管道半结构性修复。修复后不宜低于原有管道的剩余设计使用年限。
工艺特点上，是一种大口径给水管道非开挖修复工法，可以对有变径、弯管、三通管道的零开挖内衬施工，与折叠法、缩径内衬法、原位固化法等工法相比，有一定优势。
使用这种修复技术施工质量过程控制是重点，包括:预处理质量、撑管质量、焊接质量等。详细的原管道的排查、检测与评估工作很必要。不锈钢内衬材料选择和内衬壁厚设计，很重要。防负压措施，支撑环和排气阀很关键。
02 机械制螺旋缠绕法
该工法是通过专用机械设备，将硬聚氯乙烯带状型材通过螺旋缠绕方式置入原有管道形成内衬管的管道修复方法。按照工艺可以分为扩张法、钢塑加强法、机头行走法三种。
技术特点:该工艺具有可以带部分水流作业、对原管道的预处理要求低、施工可以随时中断机动灵活、能够适应复杂的地理环境、施工速度快等特点。
适用范围上，扩张法主要适用于DN300~DN600圆型管道修复，钢塑加强法主要适用于DN600~DN3000圆型管道的修复，机头行走法主要适用于不规则边长在1200mm~5000mm之间任意形状管道修复。
扩张法:是将带状PVC-U型材通过专用螺旋缠绕机，以公母锁扣互锁的方式，先缠绕一条直径略小于旧管道的内衬管，缠绕完毕后通过拉动带状型材内的预置钢线，使内衬管径向扩张后与旧管道紧密贴合的方法。材料特点如下:

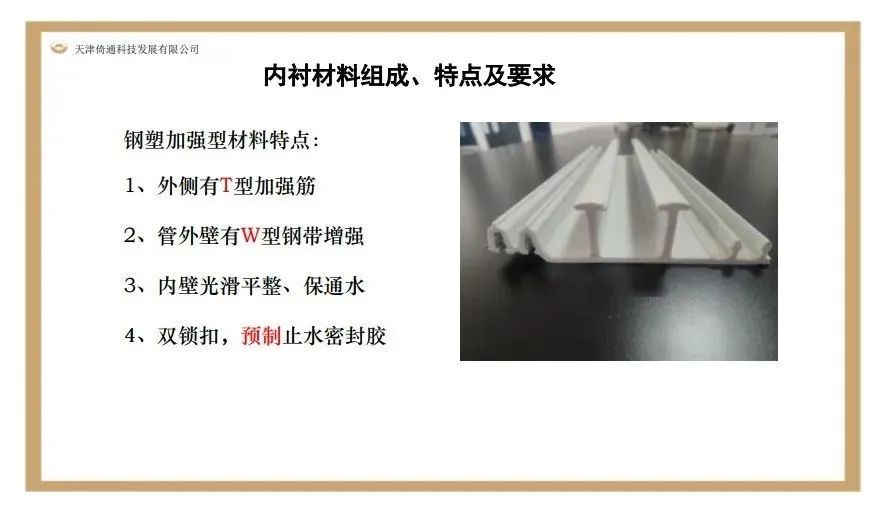

钢塑加强型工法:是将工厂预制的带状PVC-U型材和钢带，同步送至在检查并下提前安装好的缠绕机，以螺旋缠绕的方式进行推进，在缠绕的过程中型材边缘的公母锁扣互锁，并将钢带压合在接缝处，到达下一检查井后，在新管与旧管之间灌注水泥浆，从而形成一条具有高强度和良好水密性的钢塑加强型新管。材料特点如下：

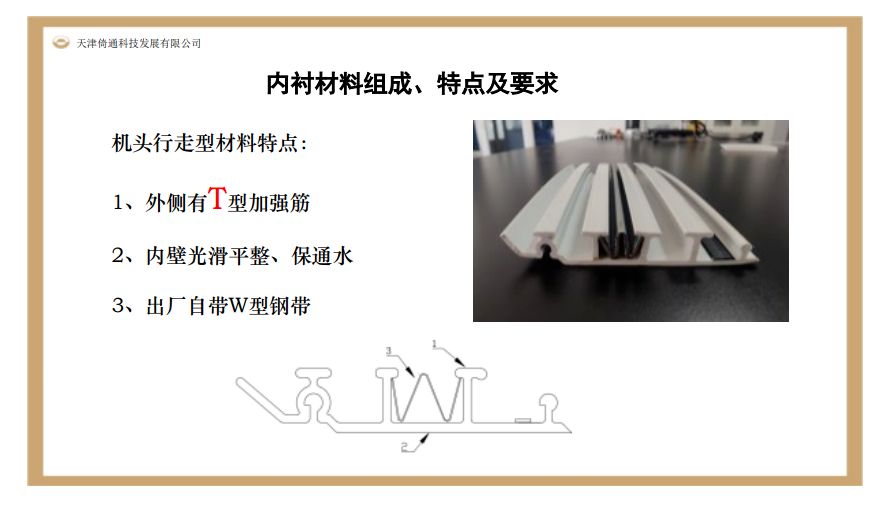

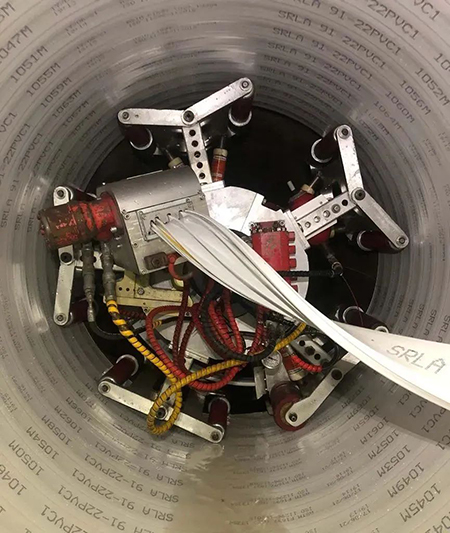

机头行走法:是指缠绕机在管道内行走，同时将带状型材互锁为内衬管的方法。材料特点如下：
03 折叠法修复技术
折叠法修复技术是在施工现场通过专用设备将圆形的HDPE管冷压折成“U“形，插入旧管道内，通过加压恢复圆形后HDPE管紧贴旧管内壁:

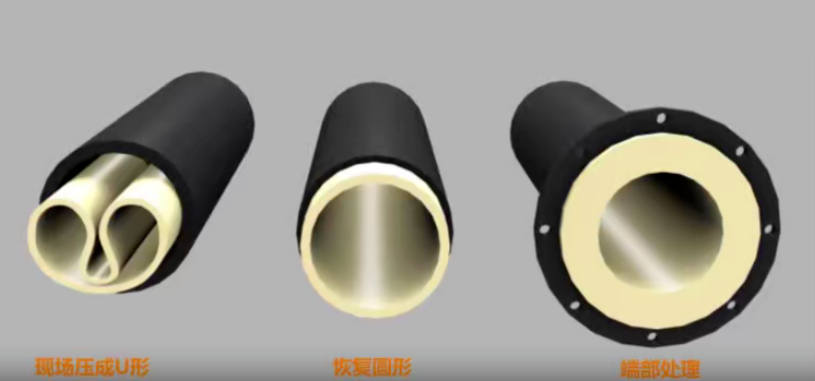

现场折叠法修复技术工艺原理：
碎裂管更新修复技术工艺原理：

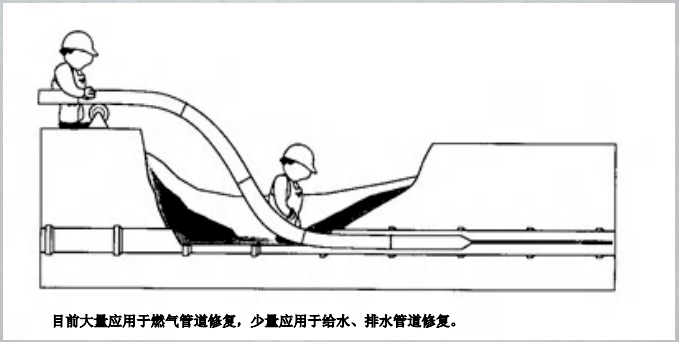

插入法修复技术工艺原理：
技术优势:
1、HDPE管连续、无接缝
2、耐腐蚀
3、提高管线运行压力
4、增加管道输送能力
5、开挖面积小，修复速度快、距离长
6、适用范围广
7、修复能力强
8、洁净卫生
9、使用寿命长
适用范围:该技术自2000年开始在国内应用，广泛应用于燃气、供水、化工、煤矿、电力等行业的压力管道非开挖修复，一次修复施工长度可达1.5公里，适用管径:DN100-DN1600。
04 原位热塑成型法
原位热塑成型法是将衬管加热软化，牵引置入原有管道内部，通过加热加压与原管紧密贴合，然后冷却形成内衬管，简称FIPP。

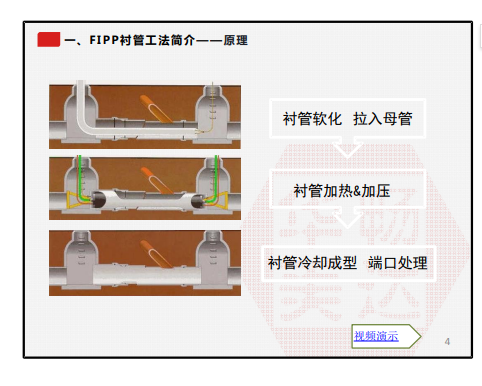

工法原理：

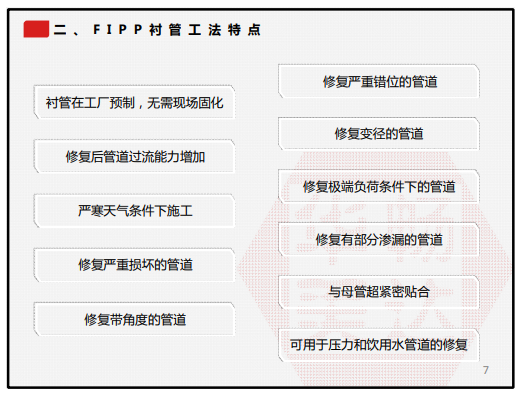

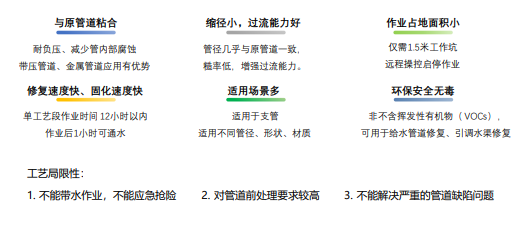

工法特点：

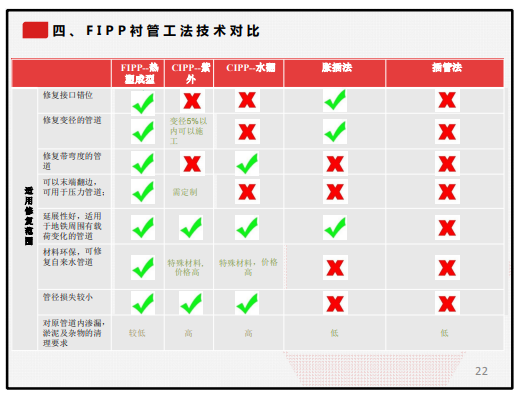

适用范围与技术对比：
05 高分子材料喷涂修复工艺
高分子材料喷涂修复工艺( SIPP)是利用强化高分子材料，使用喷涂机器人或人工喷涂对地下管道、方沟、箱涵、检查井等设施进行非开挖修复的工艺技术。
工艺特点：

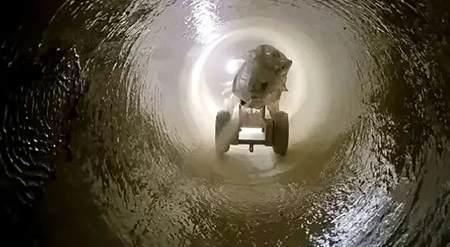

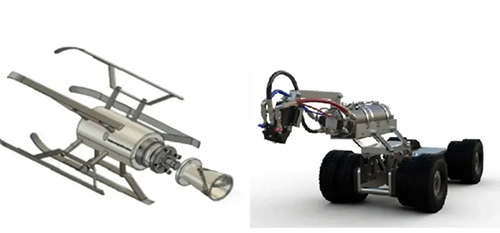

管道喷涂机器人：
